室内表贴Q2-40S-E

  • 物理参数

1.适用范围本技术手册仅适用于室内全彩 Q2-40S-E2-1515 单元板,以下为常规型产品参数,如有特殊需求可定制。2.注意事项项目描述环境注意事项温度要求存储温度范围:-10℃-30℃,超过 30℃需做降温处理。 工作温度范围:-20℃-40℃,其它温度范围,需加装温控设备。 单元板工作时灯面温度:≤60℃,温度超标需加装温控设备。湿度要求存储湿度范围:10%R

  1. 详情介绍

1.适用范围

本技术手册仅适用于室内全彩 Q2-40S-E2-1515 单元板,以下为常规型产品参数,如有特殊需求可定制。

2.注意事项

项目

描述

环境注意事项温度要求存储温度范围:-10℃-30℃,超过 30℃需做降温处理。
工作温度范围:-20℃-40℃,其它温度范围,需加装温控设备。 单元板工作时灯面温度:≤60℃,温度超标需加装温控设备。
湿度要求存储湿度范围:10%RH-60%RH,湿度超过 60%RH 需除湿处理。
工作湿度范围:10%RH -65%RH,湿度超标需对使用环境除湿处理后才能正常使用。
存放超期处理产品存放时间超过一个月,使用前需经过 6 小时的老化后才能正常使用。老化方式为:全亮亮度设置 10% 1H, 全亮亮度设置 30% 1H, 全亮亮度设置 60% 2H, 全亮亮度设置 80% 1H,
全亮亮度设置 100% 1H(亮度逐渐递增老化)。
防尘要求室内产品无防护等级或 IP30,显示屏不应暴露在尘埃较多的环境中,比如演播室装修、改造等,需对显示屏进行特殊防护。
特别装修时不能把 LED 显示屏安装。
防腐蚀性气体腐蚀性气体在空气中含有盐或酸气的环境中,会造成电子元件
的腐蚀、结晶漏电等现象。
防电磁辐射显示屏不宜安置在电磁辐射、射频辐射超过场强 5V/m 干扰源
的环境中
避开强光照射强光会影响显示屏的显示效果和影响产品寿命,应避开安装在
阳光直射时间较长的方向。
远离水源室内产品防护等级低,水导电可使电路短路,导致电路器件损
毁,故需远离水源。
静电危害,防止雷击屏体金属构件、开关电源外壳、箱体需接地良好,注意接地电阻≤10Ω。防止潮湿环境中,静电对电子器件的损坏,同时避
免漏电对人体的伤害。
人身伤害显示屏安装的角度和高度需适宜,尖锐的边角需包装,防止强
硬外壳对人体的伤害。
特殊环境特殊环境使用的显示屏(1、海边、游泳池、洗浴场、地下室、隧道;2、化学品环境内、硫化环境、卤素环境;3、沙尘、灰尘大的环境; 4、强紫外线环境; 5、强电磁场的环境;6、小
于-20 度,大于+40 度的环境),下单前需走评审流程。
使用操作注意事项静电防护安装人员必需配带静电手环和静电手套,装配过程中各种工具
必须严格接地
产品批号管控不同批号的产品不能装在一个屏上,否则显示屏上将会产生色
块(马赛克)现象
产品接线单元板不能直接接入 220V,单元板供电正负极不能接反
使用操作注意事项拆装与运输过程不得摔、推、挤、压单元板,以免损坏显示屏;
拆装维护液体防
拆装作业时不能有汗液或其它液体滴到显示屏上,如有滴到需
要酒精清洗产品滴液位置,防止液体腐蚀致产品
安装扭力控制电源接线时需确保端子接头螺丝拧紧,防止接头位置松动,导致接触电阻大引起烧线或产品损坏问题,M4 螺丝扭矩 6.0-
8.0 Kgf.cm ,M3 螺丝扭矩 4.0-6.0 Kgf.cm
禁止带电作业禁止在通电情况下拼装单元板,应将主电输入断开情况下进行
单元板上墙拼装,不允许带插入电源线和信号线拼装
禁止带电触摸屏体点亮使用中禁止人员去触碰和触摸 LED 显示屏,以免人体
摩擦产生的静电击穿 LED 灯及芯片等元器件
环境检查显示屏安装现场需配置温湿度计,及时监控屏体周围环境情
况,大雨过后,应及时检查显示屏内部是否有受潮、水珠、水气等问题
产品防潮使用要求固定安装显示屏应用环境相对湿度在 10%~65%RH 范围内,建议每天要开显示
屏 1 次,每次正常使用 4 小时以上来去除显示屏上的湿气;
应用环境相对湿度在超过 65%RH,需对使用环境进行除湿处理,并建议每天正常使用 8H 以上,并且晚上关好相关门窗,防止
显示屏受潮造成不良
当显示屏长时间未使用,使用前需要把整屏 8H 预热除湿,避免受潮后工作损坏灯管, 除湿方式为:全亮亮度设置 10% 1H, 全亮亮度设置 30% 2H, 全亮亮度设置 60% 2H, 全亮亮度设
置 80% 2H, 全亮亮度设置 100% 1H(亮度逐渐递增老化)。
租赁显示屏每次使用完之后,需立即装入航空箱,并盖好航空箱盖密封包
在每个航空箱内,请放入不低于 50g 的干燥剂或吸湿袋
在 10%~65%RH 相对湿度范围内每半个月取出播放视频 2H 以上,超过 65%RH 和在回潮天气,每周必须取出放视频 2H 以上, 所有的播放完之后,需立即放入航空箱内,密封保存(请注意检查航空内干燥剂或吸湿袋有无失效,需每 2 个月更换一次, 另外多放干燥剂可以提高箱内的干燥度);
显示屏长时间未使用时,需要预先把整屏亮度降低 50%播放视12 小时,预热进行“除湿”12H 避免 LED 屏受潮后工作损坏灯管
出租使用时,不要有水沾到显示屏,如有水沾上需确保把屏上的水吹干,放置 2H 后,再点亮显示屏 2H,靠灯和 IC 热量将水蒸发
严禁将室内租赁屏当成户外租赁屏使用,特别是露天环境;
避免对安装完的LED 显示屏进行 施工LED 显示屏安装完后严禁再施工,防止 LED 显示屏受到大电流冲击及尘埃影响,例如:电焊、电锯等设备操作。

3.产品说明

3.1.室内全彩显示屏效果更加清晰细腻、分辨率可达到 1080P 以上;实现高刷新率、高灰阶及较高灯管利用率;无残影、防“毛毛虫” 、低功耗、低突波等功能;

3.2.室内全彩显示屏主要是由红色 LED 晶片、绿色 LED 晶片和蓝色 LED 晶片封装为一个像素点后组成矩阵,再固定到塑胶套件上而成;

3.3.室内全彩显示屏含有驱动芯片和输入缓冲芯片,连接到 LED 显示屏控制系统即可显示视频、图像和文字信息等;

3.4.通过系统控制驱动红色 LED、绿色 LED 和蓝色 LED 的驱动芯片,可形成 43980 亿种颜色变换;

3.5.单元板及箱体可以按水平和垂直方向任意拼接,从而拼成不同大小的显示屏;

3.6.产品特点:

★ 优质灯管,高效灯管亮度利用率,同时保障灯管使用寿命和优质的塑胶件

★ 高对比度可达到良好的显示效果

★ 重量轻易于安装、拆卸

★ 可进行单点、单灯维护,成本低

★ 采用恒流方式驱动LED,发光均匀,功耗低备注:

3.7.模组图片

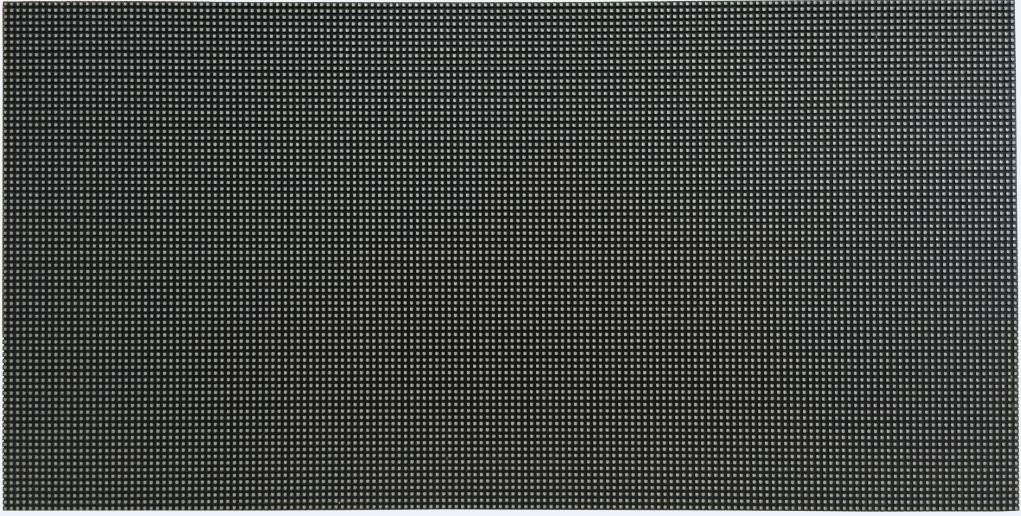

正视图

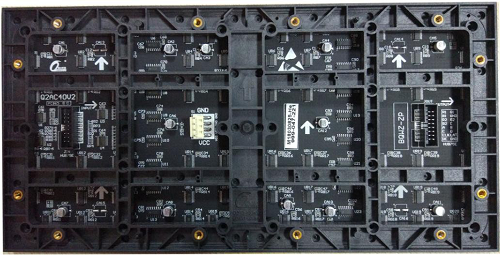

背视图


备注: 驱动芯片使用的是 SSOP 封装恒流驱动芯片。

3.8.推荐 640*480 箱体实物


4.产品技术要求

4.1屏体技术参数

亮度≥450cd/㎡亮度均匀性>0.95
屏幕水平视角140±10 度屏幕垂直视角130±10 度
最佳视距≥2m使用环境室内
每平方模组最大功率≤439W/㎡

配电功率(每平方最大功率÷78%÷85%)≤663W/m2
灰度等级红、绿、蓝各 12-14bits显示颜色43980 亿种
换帧频率≥60 帧/秒刷新频率≥1920Hz
控制方式计算机控制,逐点一一对
应,视频同步,实时显示
亮度调节256 级手动/自动
输入信号DVI/VGA,视频(多种制式)RGBHV、复合视频信号、S-VIDEO YpbPr(HDTV)
使用寿命≥10 万小时平均无故障时间≥1 万小时
衰减率(工作 3 年)≤15%连续失控点0
离散失控点<0.0001,出厂时为 0盲点率<0.0003,出厂时为 0
工作温度范围-20-40℃工作湿度范围10%-65%RH
防护性能超温/过载/掉电/图像补偿/各种校正技术/过流/过压/防雷(可选项)
屏幕水平平整度<1mm/㎡
屏幕垂直平整度<1mm/㎡

4.2 箱体技术参数

箱体规格(长*宽*厚)640*480*84.5mm(厚度含模组、箱体、连接片)
箱体分辨率320*240=76800 Dots
箱体面积0.307㎡
箱体重量7.49kg±0.05kg
最大功耗(单元板功率*一个箱体的单元板个数)≤135W
平均功耗(最大功率的 1/3)≤45W
配电功率(电源利用率 78%即最大功率÷78%)≤173W

4.3.模组技术参数

像数点间距3mm像素密度250000Dots/㎡
像素构成1R1G1B灯管封装SMD1515
尺寸(长*宽*厚)320*160*14.5mm重量0.44kg±0.01kg
结构特点灯驱合一模组分辨率160*80=12800Dots
输入电压(直流)4.5±0.1V最大电流≤5A
模组功率≤23W驱动方式1/40恒流驱动
40A 电源带模组数5-6张80A 电源带模组数10-12张
40A PFC 电源带模组数6-7张

5.模组信号接口定义

引脚 信号

功能

引脚 信号

功能

1RD1

红色数据信号

2GD1

绿色数据信号

3BD1

蓝色数据信号

4GND

电源地

5RD2

红色数据信号

6GD2

绿色数据信号

7BD2

蓝色数据信号

8GND

行电源控制信号

9A

行电源控制信号

10B

行电源控制信号

11C

行电源控制信号

12D

行电源控制信号

13CLK

时钟信号

14LAT

数据锁存信号

15OE

使能信号

16GND

电源地


6.产品型号命名说明


7.安装孔位图

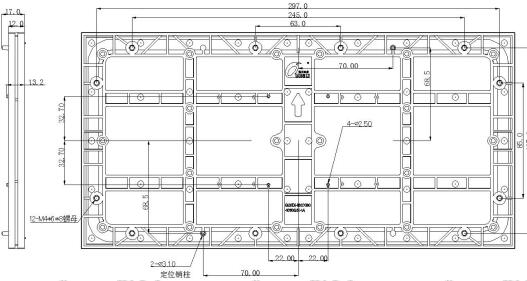

7.1.模组安装孔位:


备注:"如有制作箱体,请提前告知办事处并确认订单产品孔位图,具体详见 CAD 图"

所有尺寸的单位为 mm。

7.2.推荐576*576 箱体安装孔位图:




8.安装指导

8.1.电源与模组接线示意图(此图仅供参考,具体接线方式参考实物):



8.2.安装简介:

8.2.1.显示屏安装方式:可作为室内租赁使用,同时支持固装、吊装及贴墙装等安装方式, 满足室内各种安装环境的需求。


8.3.显示屏验收要求及方法:

8.3.1.屏体亮度:将屏体调成全亮状态,在电脑上将测试软件里面的亮度有效率调到 80%,10 分钟内使用光枪对屏体进行亮度测量。测量亮度要求光枪要对准屏体,最好测量时光枪能与屏体保持水平,确保让观察窗口黑色位置覆盖 16 个像素点以上,调整焦距进行测量。可视角度:测量时人站在屏体左右 140°的位置,屏体下视角 65°位置观看,要求屏体无明显黑斑、无明显暗块问题。


8.3.3.接地:开关电源外壳、箱体、屏体结构正确接地,接地点正确接地标标识,每半年进行一次点检;

8.3.4.防雷处理:要求建筑物有避雷针或避雷带设施并有效接地,要求配电箱有配浪涌保护器,对避雷设施,每半年进行一次点检。
